旋转编码器
发布日期:2011-12-19 【关闭窗口】

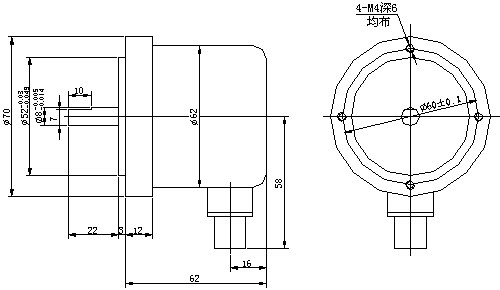

点击查看大图

特征性能:

  • 旋转编码器时集机、光、电技术于一体,通过光电转换,强角位移转换成相应的电脉冲或数字信号输出的位移传感器。与数控系统配套使用,实现各种螺纹的自动加工;
  • 工作电压:DC+5V;
  • 分辨率:1200P/R。

    接线表
    信   号 +V SIG Z SIG A OV SIG B SIG SIG SIG - 屏 蔽
    插座号(7芯) 1 2 3 4 5 6 7
    插座号(10芯) 1 2 3 4 5 6 7 8 9 10
      注:
    1. 航插7脚已接编码器外壳,电缆屏蔽线应接航插的7脚(7芯),或10脚(10芯),另一端屏蔽线应悬空。
    2. 标准电缆长度为3米。
